手動法蘭軟密封蝶閥 D41X-16 |
型號：D41X-16
材質：不銹鋼
連接形式：法蘭
結構形式：垂直板式
適用介質：各種高腐蝕化學介質
壓力環境：高壓
工作溫度：高溫
標準：國標
流動方向：換向
驅動方式：手動
零部件及配件：閥桿
用途：調節
類型(通道位置)：直通式 用 途：
蝶閥是用圓形蝶板作啟閉件并隨閥桿轉動來開啟、關閉和調節流體通道的一種閥門。
蝶閥不僅結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，而且驅動力矩小，操作簡便、迅速，并且還同時具有良好的流量調節功能和關閉密封特性，在大中口徑、中低壓力的使用領域，蝶閥是主導的閥門形式。
隨著防腐合成橡膠和聚四氟乙烯的應用，蝶閥的性能得以提高，并滿足于不同的工況條件。近十幾年來，金屬密封蝶閥發展迅速，隨著耐高溫、耐低溫、耐強腐蝕、耐強沖蝕、高強度合金材料在蝶閥中的應用，使金屬密封蝶閥在高溫、低溫、強沖蝕等工況條件下得到廣泛的應用，并部分取代了截止閥、閘閥和球閥。
適用場合：
由于蝶閥閥板的運動帶有擦拭性，故大多數蝶閥可用于帶懸浮固體顆粒的介質，依據密封件的強度也可用于粉狀和顆粒狀的介質。
蝶閥的結構長度和總體高度較小，開啟和關閉速度快，在完全開啟時，具有較小的流體阻力，當開啟到大約15°至70°之間時，又能進行靈敏的流量控制，蝶閥的結構原理最適合于制作大口徑閥門。
在下列工況條件下，推薦選用蝶閥：
①要求節流、調節控制流量；
②泥漿介質及含固體顆粒介質；
③要求閥門結構長度短的場合；
④要求啟閉速度快的場合；
⑤壓差較小的場合。
在雙位調節、縮口的通道、低噪聲、有氣穴和氣化現象，向大氣少量滲漏，有磨蝕性介質時，可以選用蝶閥。
在特殊工況條件下節流調節或要求密封嚴格，或磨損嚴重、低溫(深冷)等工況條件下使用蝶閥時，需使用特殊設計金屬密封帶調節裝置的三偏心或雙偏心的專用蝶閥。
軟密封蝶閥適用于通風除塵管路的雙向啟閉及調節，冶金、輕工、電力、石油化工系統的煤氣管道及水道等。
金屬對金屬線密封雙偏心蝶閥適用于供熱、供汽、供水及煤氣、油品、酸堿等管路，作為調節和截流裝置。
金屬對金屬面密封三偏心蝶閥除作為大型變壓吸附氣體分離控制閥外，還可廣泛用于石油、化工、冶金、電力、食品、醫藥、給排水、氣體輸送等領域。
主要零部件材料
|
零件名稱 |
材質 |
|
閥體 |
鑄鐵 球墨鑄鐵 鑄鋼 |
|
蝶板 |
鑄鐵 球墨鑄鐵 尼龍涂層板 襯膠板 CF8 CF8M 2507 1.4529 |
|
密封圈 |
丁晴橡膠(NBR) 三元乙丙橡膠（EPDM） 聚四氟乙烯（PTFE） |
|
閥桿 |
45# 1Cr13 |
|
填料 |
O型圈 柔性石墨 |

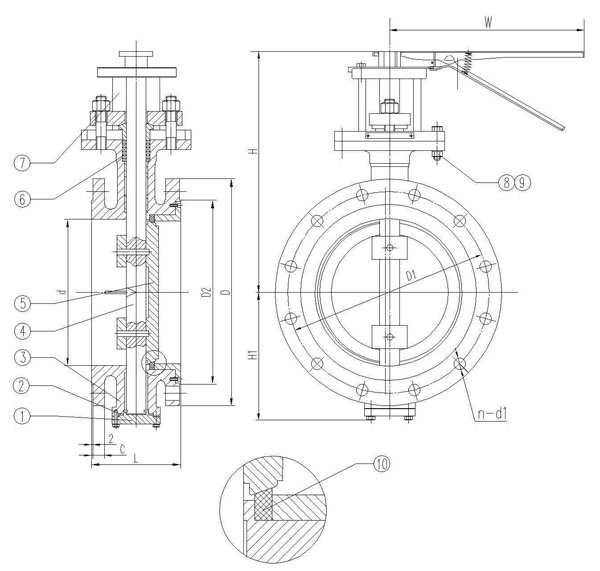

主要外形尺寸
|
DN |
L |
H |
H0 |
A |
B |
D |
D1 |
D2 |
n-d |
|
50 |
108 |
63 |
306 |
180 |
200 |
165 |
125 |
99 |
4-18 |
|
65 |
112 |
70 |
321 |
180 |
200 |
185 |
145 |
118 |
4-18 |
|
80 |
114 |
83 |
346 |
180 |
200 |
200 |
160 |
132 |
8-18 |
|
100 |
127 |
105 |
387 |
180 |
200 |
220 |
180 |
8 |
4-18 |
|
125 |
140 |
115 |
411 |
180 |
200 |
250 |
210 |
184 |
8-18 |
|
150 |
140 |
137 |
447 |
270 |
280 |
285 |
240 |
211 |
8-22 |
|
200 |
152 |
164 |
572 |
270 |
280 |
340 |
295 |
266 |
12-22 |
