DQ41F低溫球閥 |
低溫球閥產品簡介：
低溫球閥適用于低溫液體貯運設備的管理系統，具有開關靈活、密封可靠的特點，也可用于其他低溫和深冷介質的管理系統。本產品主要用于輸出液態低溫介質如乙烯、液氧、液氫、液化天然氣、液化石油產品等低溫介質。
低溫球閥工作原理：
低溫球閥適用于的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同材質，可分別適用于不同的溫度和介質，最低工作溫度為-196℃。低溫球閥的驅動方式為手動、蝸輪蝸桿傳動、氣動或電動。低溫球閥一般采用法蘭連接，也可采用焊接連接。
低溫球閥產品特點：
1、采用了在閥芯上開設減壓孔的構造。
2、墊片是使用了含有具有穩定密封性的陶瓷填充材料。
3、閥體輕、尺寸小。為了減少閥體的熱損失，特別是為了保證閥門超低溫下的使用，特意設計成重量輕、尺寸小的閥體。
4、長軸閥有低溫流體流經的閥，采用長閥桿形式，可以避開外部熱的作用使壓蓋保持常溫，以防止蓋密封件的性能降低。此長度是通過計算、試驗而得出的最佳長度。
低溫球閥技術規范：
| 設計依據 | GB |
| 設計標準 | GB12237-89 |
| 結構長度 | GB12221-89 |
| 連接法蘭 | GB/T 9113-2000 JB/T79-94 |
| 試驗和檢驗 | JB/T 9092-99 |
低溫球閥型號、材料及主要參數：
| 產品型號 | DQ41F-10C-100 | DQ41F-10P-100P |
| DQ47F-10C-100 | DQ47F-10P-100P | |
| 閥體 | LCB | CF8 |
| 球體 | 304 | 304 |
| 閥桿 | 304 | 304 |
| 密封圈 | PTFE | PTFE |
| 填料 | PTFE+O形圈 | PTFE+O形圈 |
| 適用介質 | 水、油、蒸汽等 | 酸等腐蝕性介質 |
| 適用溫度 | -50-29℃ | -196-29℃ |
| 蝸輪低溫球閥 | DQ后插入“3”表示，示例：DQ341F-16P | |
| 氣動低溫球閥 | DQ后插入“6”表示，示例：DQ647F-16C | |
| 電動低溫球閥 | DQ后插入“9”表示，示例：DQ941F-25P | |
|

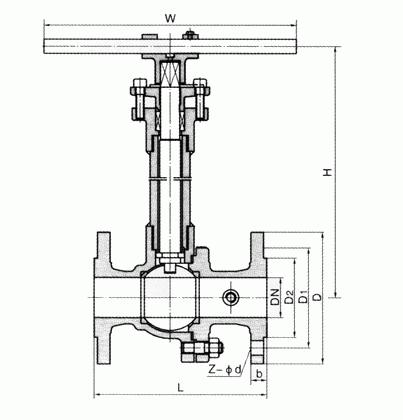

產品型號
Type |
公稱通徑
DN |
PN1.6MPa
|
WT
（kg） |
|||||||
|
L
|
D
|
D1
|
D2
|
b
|
Z-Φd
|
H
|
W
|
|||
|
DQ41F-16P
DQ641F-16P
DQ941F-16P
|
15
|
130
|
95
|
65
|
45
|
14
|
4-Φ14
|
178
|
140
|
3
|
|
20
|
140
|
105
|
75
|
55
|
14
|
4-Φ14
|
184
|
160
|
4
|
|
|
25
|
150
|
115
|
85
|
65
|
14
|
4-Φ14
|
195
|
180
|
5
|
|
|
32
|
165
|
135
|
100
|
78
|
16
|
4-Φ18
|
280
|
250
|
9
|
|
|
40
|
180
|
145
|
110
|
85
|
16
|
4-Φ18
|
280
|
300
|
11
|
|
|
50
|
203
|
160
|
125
|
100
|
16
|
4-Φ18
|
300
|
350
|
15
|
|
|
65
|
222
|
180
|
145
|
120
|
18
|
4-Φ18
|
330
|
350
|
19
|
|
|
80
|
241
|
195
|
160
|
135
|
20
|
8-Φ18
|
360
|
400
|
27
|
|
|
100
|
305
|
215
|
180
|
155
|
20
|
8-Φ18
|
400
|
500
|
38
|
|
|
125
|
356
|
245
|
210
|
185
|
22
|
8-Φ18
|
430
|
600
|
58
|
|
|
150
|
394
|
280
|
240
|
210
|
24
|
8-Φ23
|
500
|
800
|
81
|
|
|
200
|
457
|
335
|
295
|
265
|
26
|
12-Φ23
|
680
|
800
|
95
|
|
|
250
|
533
|
405
|
355
|
320
|
30
|
12-Φ25
|
790
|
1300
|
140
|
|
|
產品型號
Type |
公稱通徑
DN |
PN2.5MPa
|
WT
（kg） |
|||||||
|
L
|
D
|
D1
|
D2
|
b
|
Z-Φd
|
H
|
W
|
|||
|
DQ41F-25P
DQ641F-25P
DQ941F-25P |
15
|
140
|
95
|
65
|
45
|
16
|
4-Φ14
|
178
|
140
|
3
|
|
20
|
152
|
105
|
75
|
55
|
16
|
4-Φ14
|
184
|
160
|
4
|
|
|
25
|
165
|
115
|
85
|
65
|
16
|
4-Φ14
|
195
|
180
|
6
|
|
|
32
|
178
|
135
|
100
|
78
|
18
|
4-Φ18
|
280
|
250
|
10
|
|
|
40
|
190
|
145
|
110
|
85
|
18
|
4-Φ18
|
280
|
300
|
14
|
|
|
50
|
216
|
160
|
125
|
100
|
20
|
4-Φ18
|
300
|
350
|
20
|
|
|
65
|
241
|
180
|
145
|
120
|
22
|
8-Φ18
|
330
|
350
|
25
|
|
|
80
|
283
|
195
|
160
|
135
|
22
|
8-Φ18
|
360
|
400
|
30
|
|
|
100
|
305
|
230
|
190
|
160
|
24
|
8-Φ23
|
400
|
500
|
40
|
|
|
125
|
381
|
270
|
220
|
188
|
28
|
8-Φ25
|
430
|
600
|
65
|
|
|
150
|
403
|
300
|
250
|
218
|
30
|
8-Φ25
|
500
|
800
|
85
|
|
|
200
|
502
|
360
|
310
|
278
|
34
|
12-Φ25
|
680
|
800
|
100
|
|
|
250
|
568
|
425
|
370
|
332
|
36
|
12-Φ30
|
790
|
1300
|
165
|
|
